消防设备电源

LDX-750-24X

基本参数

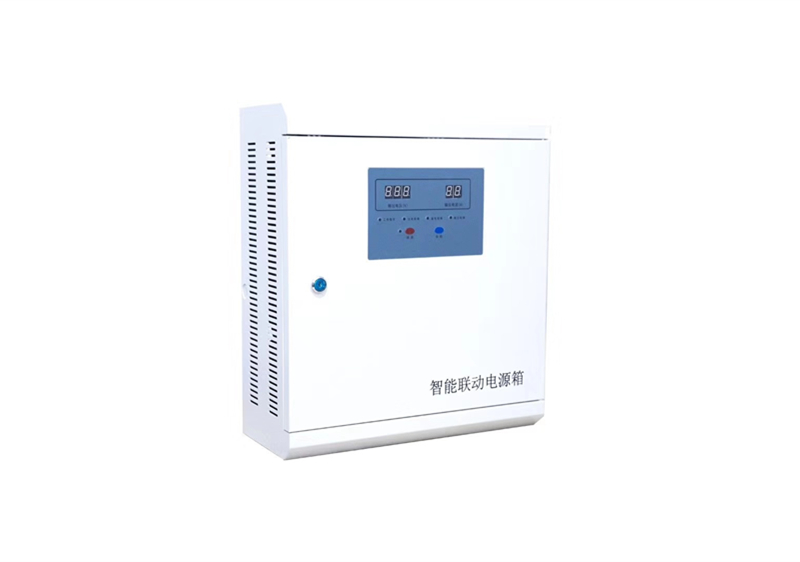

智能联动电源箱
1. 特点
LDX-750-24X智能联动电源箱,是一种DC24V大容量电源输出设备,在火灾报警控制系统中,可作为联动控制系统的电源使用,为联动控制模块及被控设备供电。电源箱以交流220V作为主电源,同时内置两节DC12V/17Ah/24Ah密封铅电池作为备用电源,采用开关电源稳压电路及备电浮充电路,具有输出过流自动保护、主备电切换和完善的备电自动充电及备电过放电保护功能。同时,本智能电源箱可对主、备电及电源输出状态进行监控,可报主、备电故障、输出故障,还具有输出电压、输出电流的显示功能,可直观地观察电源箱的工作状态。
2. 主要技术指标
(1)额定输出容量:DC24V 30A
(2)使用环境:
       温度:-10℃~+50℃
       相对湿度≤95%,不结露
(3)电源:主电为交流220V,内装DC12V24Ah密封铅酸蓄电池2节作为备电
(4)外形尺寸:
       455mm×400mm×170mm
3.注意事项
1为避免触电危险,外壳必须严格可靠接地。
2通电前,仔细检查连线是否正确。
3严禁非专业人员拆开或触摸。

4,电源端子定义及说明:

FG、AC、AC:交流输入及接地
INPUT:电池连接端。电池正极与BAT+相连,电池负极与GND相连。
OUTPUT:输出端子,与外界负载设备连接。+24V接设备正极,GND接设备负极。

5,故障及简易维修
A接通电源后,无输出,查看保险丝是否熔断。
B输出正常,电源面板无显示,排线可能松动。
C出现输出故障时,查看输出是否短路。
